VLSM (Tugas Jaringan Komputer Lanjut dari Pak Achsan)

VLSM digunakan untuk membagi IP address menjadi beberapa network.berguna agar menghindari pemborosan pemakaian / pemberian IP address ke instansi tertentu.VLSM membagi network bukan berdasarkan kelas melainkan berdasarkan subnetmask atau disebut juga Classless Inter-Domain Routing (CIDR).


Soal TES AWAL

TES AWAL -- VLSM (VARIABLE LENGTH SUBNET MASK)

diketahui :
*Sebuah Gedung 5 lantai
*IP Lokal 200.0.1.0/24
*IP Lokal 200.0.2.0/24
*Kebutuhan perlantai :
# 11 PC untuk Accountung Staff
# 3 PC untuk Ruang Server
# 7 PC untuk IT Staff
# 28 PC untuk Operatinal Staff
# 30 PC untuk CS Staff

1. RANCANGLAH NETWORK SKEMANYA
2. SUBNET SESUAI KEBUTUHAN
TULISKAN SUBNET DALAM TABEL

Metode penilaian: Nilai Tertinggi

Kuis ditutup pada Senin, 8 November 2010, 11:10


Jawaban TES AWAL

IP = 200.0.1.0/24

Jumlah divisi = 5

Jumlah lantai = 5

Jumlah router per lantai = 5

#Subnet untuk Router per divisi = 5x (5x 3 Host + 5x (NID+BID))

Berarti 2ⁿ – 2 >= 125, n = 7, jumlah vlsm = 128

Net prefix = 32 – 7 = 25

IP router menjadi 200.0.1.0/25 – 200.0.1.127/25 dengan netmask 255.255.255.128

Pembagian Host/router = 5

Subnet untuk Router per lantai = 5×2 Host + 5x(NID + BID) = 20

Berarti 2ⁿ – 2 >= 20, n = 5, jumlah vlsm = 32

Net prefix = 32 – 5 = 27

IP router menjadi 200.0.1.128/27 – 200.0.1.159/27 dengan netmask 255.255.255.224

Pembagian Host/router = 4

Subnet untuk per divisi per lantai = 79host + 5 router + NID + BID = 86

IP = 200.0.2.0/24

Berarti 2ⁿ – 2 >= 86, n = 7, jumlah vlsm = 128

Net prefix = 32 – 5 = 27

IP router menjadi 200.0.2.0/25 – 200.0.2.127/25 dengan netmask 255.255.255.128

Pembagian Host/router = 7

Subnet per divisi dengan range IP sesuai kebutuhan dengan VLSM

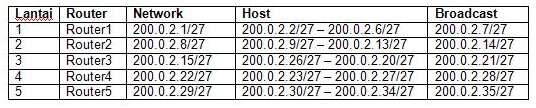

Hasil Subnet

Gambar skema Network

Tes akhir VLSM

SOAL

Jawaban Test-Akhir Vclass Jarkomlan

VLSM digunakan untuk membagi IP address menjadi beberapa network. VLSM berguna agar menghindari pemborosan pemakaian / pemberian IP address ke instansi tertentu.VLSM membagi network bukan berdasarkan kelas melainkan berdasarkan subnetmask atau disebut juga Classless Inter-Domain Routing (CIDR).

Mayor Jaringan: 200.200.0.0/16

Tersedia alamat IP dalam jaringan utama: 65534

Jumlah alamat IP yang dibutuhkan: 76

Tersedia alamat IP dalam subnet dialokasikan: 142

Sekitar 0% dari ruang alamat jaringan yang tersedia utama yang digunakan

Sekitar 54% dari ruang alamat subnet jaringan yang digunakan

Subnet Name	Needed Size	Allocated Size	Address	Mask	Dec Mask	Assignable Range	Broadcast
Administrasi	8	14	200.200.0.128	/28	255.255.255.240	200.200.0.129 – 200.200.0.142	200.200.0.143
HRD	16	30	200.200.0.64	/27	255.255.255.224	200.200.0.65 – 200.200.0.94	200.200.0.95
IT	4	6	200.200.0.144	/29	255.255.255.248	200.200.0.145 – 200.200.0.150	200.200.0.151
Management	32	62	200.200.0.0	/26	255.255.255.192	200.200.0.1 – 200.200.0.62	200.200.0.63
Sales	16	30	200.200.0.88	/27	255.255.255.224	200.200.0.88 – 200.200.0.126	200.200.0.127

Nama : Yudi Hartanto

Kelas : 4 IA12

NPM : 50408888
